可编程序控制器应用系统项目设计步骤

点击:79 更新时间:2016.01.16 来源: www.ic-test.cn

 规划一个无缺的PLC运用系统一般包括项目分析、PLC硬件选型、程序规划和调试等几个进程。

  一、项目分析

  项目分析需求对项意图出产工艺、作业环境、硬件需求和控制要求等方面进行全面分析。这项作业是整个系统规划的根底。假定前期项目分析不到位,将会构成后边硬件选型不准确,导致工程延期。

  1.项目分析

  工程技术人员首要要对工程项目进行分析,即项目工程的控制流程和每个流程的控制类型,并对整个项目可能出现问题做出预判。

  (1)分析控制流程。分析控制流程时,主张制造相关的控制流程图,清楚的标明每一步作业的内容和到下一步的条件。

  (2)分析控制类型和预估PLC选型所需参数。一般PLC适用于四种控制类型,即次第控制,进程控制,运动(或方位)控制和网络通信等。工程技术人员在分析控制要求后,根据制造的控制流程图,将每个控制流程的控制类型进行分类,再根据项意图凌乱程度将组合出控制类型,因此前期准确地分析每一步的控制类型,将有助于选型的准确和问题的预估。

  在分析项目控制类型的一同,工程技术人员还要预估PLC选型所需求的重要参数值。如次第控制中的I/O点数;若运用编码器,要根据编码器的参数核算其输出脉冲的频率值,进而换算成PLC高速计数的脉冲频率。再如,进程控制中模拟量数和模拟量精度、运动控制中PLC关于伺服驱动器反响信号的响应速度和PLC高速脉冲输出的数量,以及在网络通信时,所选PLC是否支撑相应的网络类型等参数。

  2.预估可能出现的问题

  关于可能出现问题的预估是工程分析中较难的环节。这不只需求工程技术人员对现场的作业环境和整个项目控制难点可以较好地把握,还要对可能出现的突发情况和危险具有前期预判。

  (1)设备作业环境的把握。工程人员需求对出产环境有较全面的知道。如纺织机械地点作业环境的空气湿度高、振荡较大,所以规划PLC系统时要做好防震处理。又如建材加工厂的环境温度比较高,并且有很大的粉尘和较强的静电,因此工程技术人员要在确保电气控制柜通风超卓的前提下,进一步做好防尘和除静电处理。

  设备作业环境的把握不只仅局限于物理的环境,跟着PLC运用的深化,更需考虑人员要素。如设备操作人员的本质较低时,需求开发较为简练的设备操作界面。

  (2)项目难点的预期。项目难点的预期其实就是对项目中心问题的把握。如喷气织机设备的控制中心就是怎样快速有序地控制电磁阀,运用压缩空气的摩擦力来牵引纬纱穿过纺织梭,结束纺织的引纬作业,这需求PLC具有非常快的响应速度。在断定项目难点后,工程技术人员可以根据难点来对PLC进行选型。从整个项意图视点启航,项意图难点就是系统规划的特征,也是PLC选型的方向。

  (3)项目危险的前期预估。在项目规划前期,工程技术人员需对本项目可能出现的危险情况进行预判。如次第控制或运动控制中调试设备时关于误动作的防护;在进程控制中,查验时是否有高压,高温或许有毒有害物质以及相关的防护方法。在项目规划前期对危险进行预估有助于加强工程技术人员的安全意识。从事各类IC编程器研发、烧录机、烧录器、自动烧录机、芯片自动烧录机、全自动烧录机、烧录编程器生产与销售。

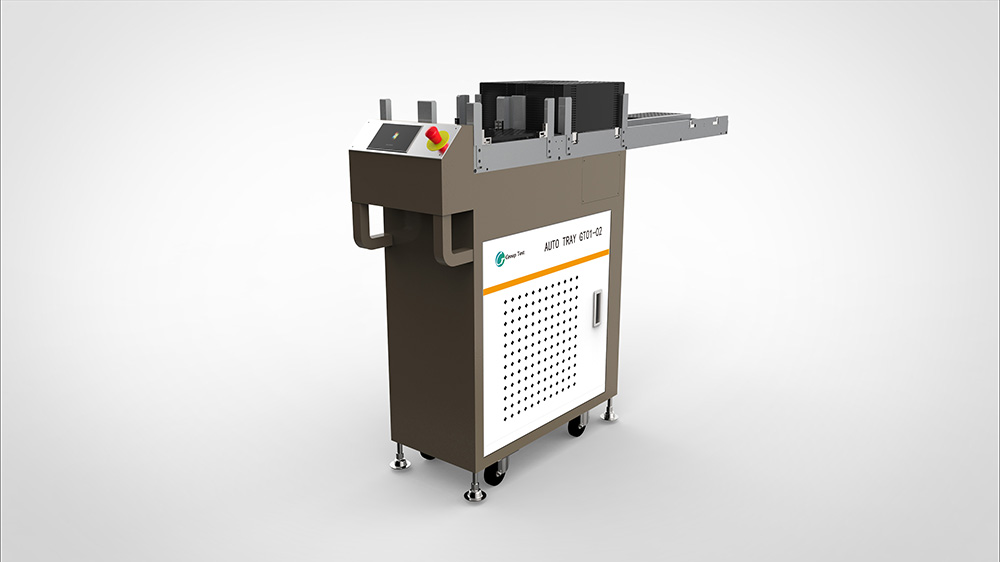

    芯片自动烧录机


  二、PLC硬件选型

  PLC的选型是工程技术人员根据前期项目分析和项目难点的预期来挑选适合PLC,首要根据以下原则。

  1.先特别后一般原则

  根据工程经历,大大都工程项目中制约PLC选型的要素首要会合在几个要害点上,所以应遵从先特别后一般的原则挑选PLC。

  所谓特别即项目有哪些特别的控制要求,不同控制类型有着不同的首要制约要素。如次第控制中,CPU的程序容量和I/O点的扩展才华为PLC选型的首要要素。进程控制中,则以控制模拟量的数量和模拟量的精度作为启航点进行选型。在较为简略的运动控制中,PLC需求接收来自现场编码器送回的方位信号并相应地宣告必定频率的脉冲来控制伺服电机,因此PLC处理数据的速度、输入端接收高速脉冲的才华和输出端高速脉冲的发送才华将成为PLC选型的首要要素。而在大型复合项目中,需运用不同的PLC组网,因此PLC支撑的网络类型则成为PLC选型的首要要素。

  工程技术人员需按照本项意图中心需求,将不同的控制要求按照从特别到一般的次第进行摆放,如此选型将事半功倍,更可下降工程的全体难度。

  2.由下至上原则

  由下至上原则的意图是将PLC选型的性价比最大化。现在大都厂家的PLC产品分红多个系列。当工程技术人员选型时,按照第一步从特别到一般的选型次第,从最低款PLC开端,逐个对照性能参数。当发现不满足要求时,考虑较高一款产品。以此类推,直至选取全部满足要求的PLC类型。如若由上至下选型,则会使PLC功用糟蹋,构成大马拉小车。
