一、支援能量评估
如果您是研发工程师,烧录器支援的元件种类和数量是您第一个要比较的条件,然而众多的IC包装(如DIP、PLCC、SOP、TSOP、VSOP、QFP、TQFP、μBGA……等)也是日後扩充时的一笔支出,有的烧录器因为不是真正的万用型, 光是配合PLCC包装的IC就有超过上百个的模组,以平均3,000~5,000元的单价来计算,可真是一笔不小的负担。所以有的厂商推出了真正的万用型烧录器,每一个Pin Drive都有Vcc,Vpp,GND,CLOCK和逻辑讯号, 才能在一个PLCC模组中就支援了所有的接脚型式(由20-84Pin, SOP模组是由8到44Pin), 虽然购入时较一般的烧录器为贵,但是长远来看,还是划算的。
此外低耗电的IC,是目前的主流产品, 3.3V、3V、2.5V都己非特殊,1.8V的元件更是接踵而来,FLASH EPROM、单晶片、CPLD都有这电源规格的编号,毕竟低电压带来的好处不只是省电、速度快、不发热,也是半导体制程改变中不得不的选择。
所以烧录器不只是要能送出1.8V的电源给待测IC,逻辑讯号的准位如果不能随著调整,处理IC时就有可能造成Latch Up问题。(注:当IC的输入接脚的电压低过GND或高过VCC时,就有可能产生瞬间的大电流,造成IC的特性改变或永久损坏)
二、前置检查
IC放置在Socket 上时 烧录器有6步来验证 确保烧录的稳定性
第一步inertion check(IC放置检测)
第二步check ID (检查位地址)
第三步Erase if balank check Fail (芯片里面有内容执行擦除)
第四步program 烧录
第五步Venfy 校验
第六步check sum 对比原始烧录文件内存大小来判定烧录
为了避免人为的疏失,在使用者将IC置入SOCKET时,烧录器应该可以对IC的每一个Pin进行接触检查,以排除元件放反、移位、或IC接脚数目不正确;通过接触检查後再辨认元件的ID Code以确认IC厂牌及型号无误。
只有通过严密的前置检查,烧录器才可以送出电源和讯号开始处理IC, 这点对於越来越精密的SMD元件非常的重要。

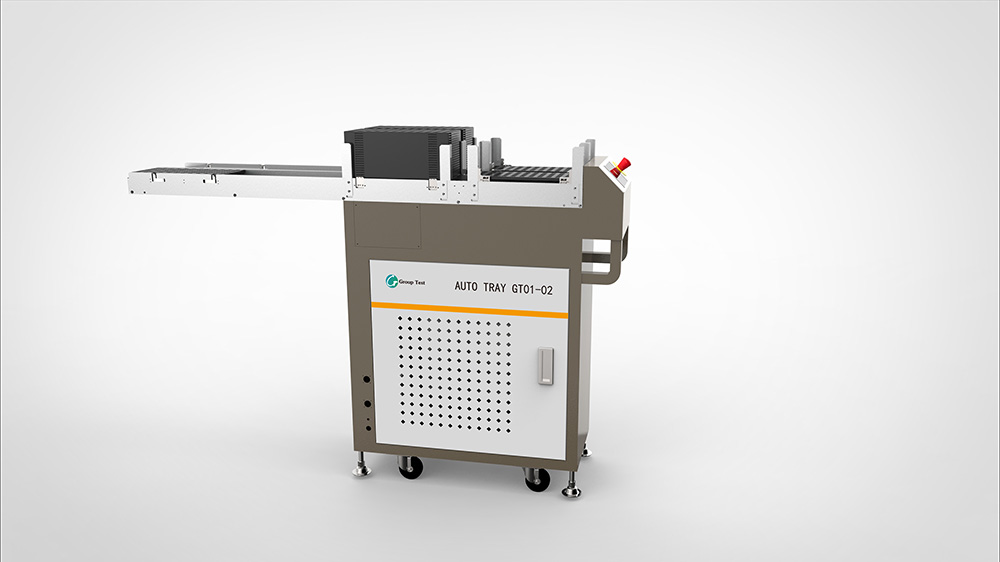

托盘烧录器(AUTO TRAY GT01-02) | 卷带烧录机(AUTO TAPE GT02-01) |
